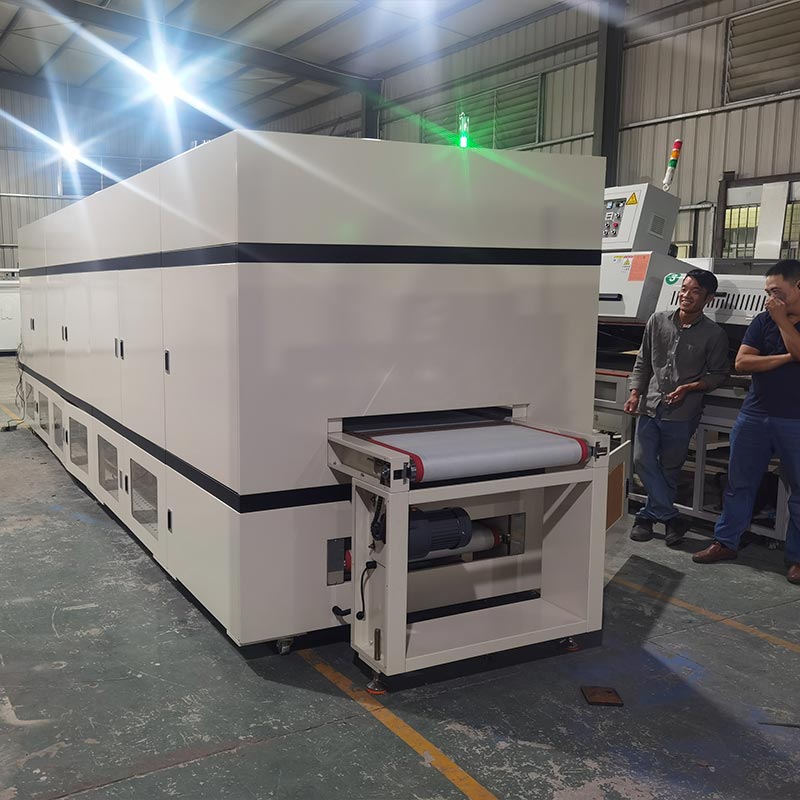

8m Class 100 Tunnel Oven

Sa China, maaaring i-customize ang 8m Class 100 Tunnel Oven ni Dingfeng. Ang kahon ay 8 metro ang haba at pinapagana ng isang malakas na 88-kilowatt power system. Nagtatampok ito ng modular na disenyo at partikular na nilikha para sa world-class na screen drying at tumpak na bahagi ng baking. Nilagyan ito ng high-temperature fan filtration system at nakakatugon sa ISO 5 air purity standards, na tinitiyak na ang iyong mga produkto ay dumaan sa daloy ng init nang walang anumang polusyon. Aming mga pinahahalagahang customer mula sa buong mundo, malugod kang tinatanggap na bilhin ang produktong ito mula sa aming pabrika sa China.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Dingfeng DFHK7008's 8m Class 100 Tunnel Oven Factory Direct ay gumagamit ng kakaibang under-suction na mainit na sirkulasyon ng hangin teknolohiya. Ang elektrikal na enerhiya ay na-convert sa thermal energy sa pamamagitan ng mga advanced na sangkap na hindi kinakalawang na asero, at pagkatapos ay may presyon ng mababang ingay na nagpapalipat-lipat na mga fan sa pamamagitan ng isang 100-level na high-efficiency na air filter. Pinagsama na rin namin vacuum carbon fiber infrared lamp, pagkumpleto ng proseso mula RT hanggang 100°C sa loob ng ≤15 minuto. Ang Delta DTE-10T temperatura module at SCR kapangyarihan regulasyon ay maaaring makamit ang temperatura control.

Pagpapanatili at Kaligtasan

Ang mga zone ng temperatura ay gumagamit ng disenyo ng pinto na nagbubukas sa gilid, na maginhawa para sa pagpapanatili at paglilinis. Ang bawat isa temperature zone ay nilagyan ng adjustable air inlets upang mapadali ang pag-ubos ng basurang gas. Nagsasama ito komprehensibong mekanismo ng proteksyon tulad ng pagtagas, pagkawala ng bahagi, labis na karga, napakababang temperatura, at isang pindutan emergency stop upang matiyak ang matatag na operasyon ng 8-Meter Industrial Tunnel Oven.

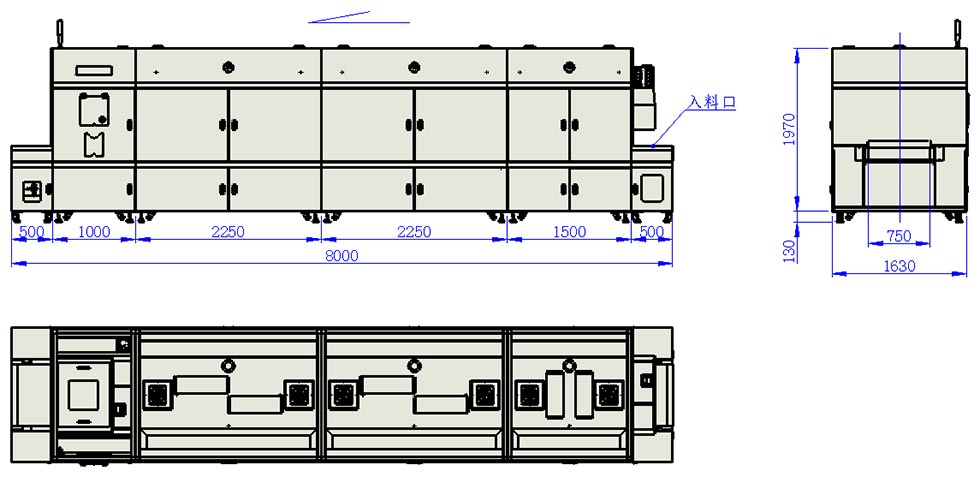

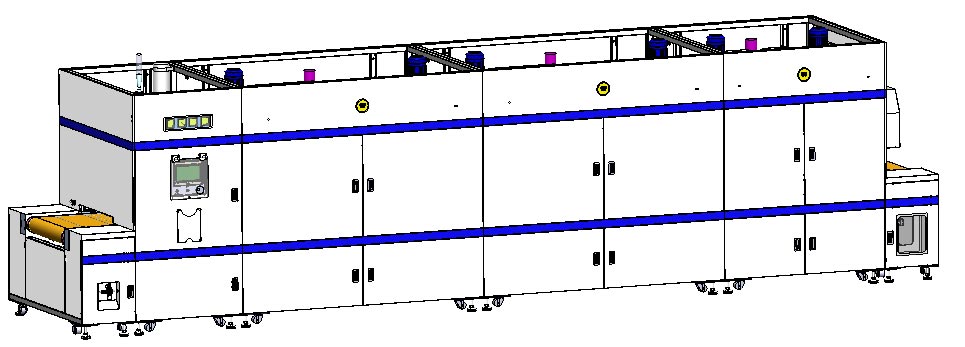

8m Class 100 Tunnel Oven

Pangunahing teknikal na mga parameter

Hindi.	item	Pagtutukoy
1	Modelo	DFHK7008
2	Pangkalahatang Mga Dimensyon	L8000 * W1630 * H2100mm
3	kapangyarihan	AC380V 88KW 50Hz
4	Epektibong Haba ng Inlet	500mm
5	Zone 1 Haba	1500mm * 1 seksyon
6	Zone 2 at 3 Haba	2250mm * 2 seksyon
7	Haba ng Cooling Zone	1000mm
8	Haba ng Outlet	500mm
9	Epektibong Lapad ng Conveyor	700mm
10	Mabisang Taas ng Conveyor	0～80mm adjustable
11	Bilis ng Conveyor	0.5～3m/min adjustable
12	Taas ng Trabaho	900±30mm
13	Mode ng Paggamot	Sirkulasyon ng Hot Air
14	Pagpapagaling na Saklaw ng Temperatura	RT～180℃
15	Pagkakatulad ng Temperatura	≤±3℃
16	Rate ng Pag-init	RT～100℃ ≤ 15min
17	Temperatura sa Ibabaw ng Oven	≤Ambient +8 ℃
18	Mode ng Produksyon	Tuloy-tuloy na walang patid na produksyon
19	Elemento ng Pag-init	Hindi kinakalawang na asero heating tube / Medium-wave IR lamp
20	Conveyor Belt	Teflon mesh belt na lumalaban sa mataas na temperatura
21	Oven Natural na tambutso	3 saksakan, 4" diameter, ~0.8m³/min bawat isa
22	Oven Waste Gas Exhaust	2 outlet, 5" diameter, ~9m³/min bawat isa
24	Sistema ng Paglamig	Class 1000 FFU laminar cooling + low-noise centrifugal fan; 23m³/min, 6" diameter, 1 outlet
25	Kabuuang Daloy ng Basura ng Gas	~43m³/min
26	Kalinisan ng Oven	Static Class 100, Dynamic Class 1000
27	Proteksyon sa Kaligtasan	Paglabas, labis na karga, sobrang temperatura at proteksyon sa emergency stop
28	Pagkuha ng Data	MES data acquisition at awtomatikong pag-scan ng function

Pangunahing modelo ng bahagi

Hindi.	Pangalan ng mga Bahagi	Pagtutukoy / Modelo	Brand at Pinagmulan
Bahaging Mekanikal
1	Magmaneho ng Motor	CH32-400W-120-SZ 380V Pahalang, Output Shaft Ø32 Pahalang	Domestic Brand
2	Teflon Conveyor Mesh Belt	Circ. Haba 16700W750mm, Milky White, 11 Mesh, na may Silicone Guide Strip, Guide Strip Center Distansya 720mm	Domestic Brand
3	Hot Air Circulation Fan	1.5KW-2P, Haba ng Shaft 190, Diameter ng Shaft Ø24mm, Bilis 2800r/min	Domestic Brand
4	HEPA Filter	L900W274T180mm Class100L900W424T180mm Class100	Domestic Brand
5	304 Stainless Steel Heating Tube	1.2KW L-Type 220V, 1.5KW L-Type 220V	Domestic Brand
6	IR Lamp	Carbon Fiber Vacuum IR Tube, 0.8KW*L845mm	Domestic Brand
7	Ipinasok ang Blade Fan Wheel	10.5 Inch Type B, Shaft Hole Ø24mm	Domestic Brand
8	Exhaust Gas Fan	CY125 200W 220V, Kanan 90°	Domestic Brand
9	Centrifugal Fan	CY180 750W Cast Iron Motor, Bilis 2850r/min	Domestic Brand
10	Differential Pressure Gauge	0-300Pa	Domestic Brand
11	Dust Sticky Roller	Haba 690mm, OD 94, ID 76, Pagputol na walang kutsilyo, Katamtamang Lagkit	Domestic Brand
12	Pagtatatak Strip	KX-27(16x21)	Domestic Brand
Bahagi ng Kontrol
13	Earth Leakage Circuit Breaker	3P+N-C250A	CHINT
14	AC Contactor	LC1N-1810 220V	Schneider
15	AC Contactor	LC1N-1210 220V	Schneider
16	AC Contactor	LC1N-4011 220V	Schneider
17	Thermal Overload Relay	LRN12N 5.5-8A	Schneider
18	Intermediate Relay	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Pagbabago
20	Pindutin ang Screen	MT8102iE	Weinview
21	Temperature Control Module	DTE-10T	Delta
22	Temperature Sensor (Thermocouple)	WRNT-01/02 K-Uri	Hualing
23	3-Phase SCR Module	J3-SCR-75LA	Aoyi
24	Inverter	220V 0.4KW, Shihlin, na may Function ng Komunikasyon	Shihlin
25	Inverter	380V 3.7KW, Shihlin, na may Function ng Komunikasyon	Shihlin

Ang aming mga pakinabang

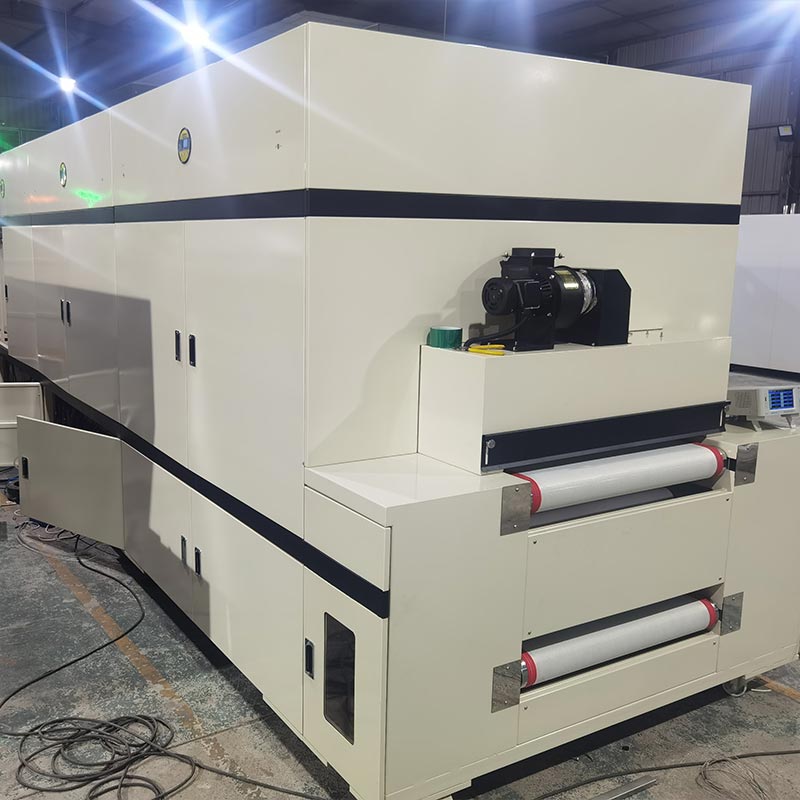

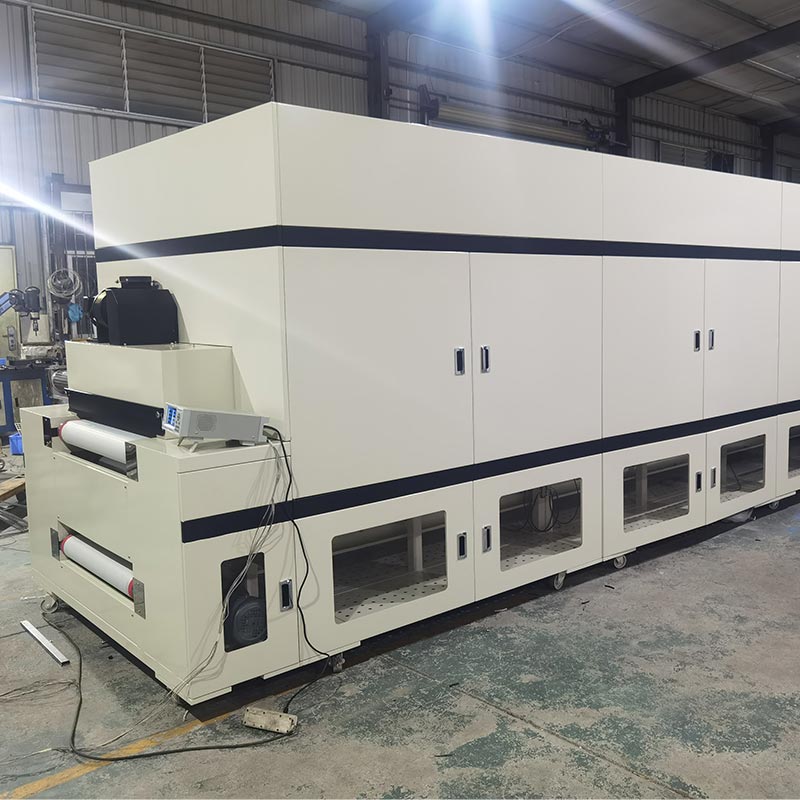

Maaaring i-customize ng mga customer ang mga guhit batay sa kanilang aktwal na mga kinakailangan. Mahigpit na sumusunod ang 8m Class 100 Tunnel Oven kasama ang 1000-level na mga pamantayan sa paglilinis. Ang lahat ng tatlong mga seksyon ng mga zone ng temperatura ay independyente at tumpak kinokontrol ng Delta PLC na sinamahan ng SCR thyristors, at dinadagdagan ng mga far-infrared na lamp upang mabilis na mapahusay ang epekto ng pagpapagaling. Ang oven ay nilagyan ng isang mataas na temperatura na mahusay na filter, at isang Teflon na may mataas na temperatura na mesh sinturon ay nilagyan ng isang aparato upang maiwasan ang paglihis at maginhawang paglilinis sa sarili na mga malagkit na dust roller. Ang seksyon ng paglamig gumagamit ng a thousand-level na laminar flow fan at isang bottom forced exhaust fan upang gumana nang magkasama, na naglalabas ng mainit na hangin sa labas sa makamit ang pinakamahusay na epekto ng paglamig ng hangin. Maaaring ipasadya ng mga customer ang mga guhit batay sa kanilang aktwal na pangangailangan.

Suporta sa Pag-configure

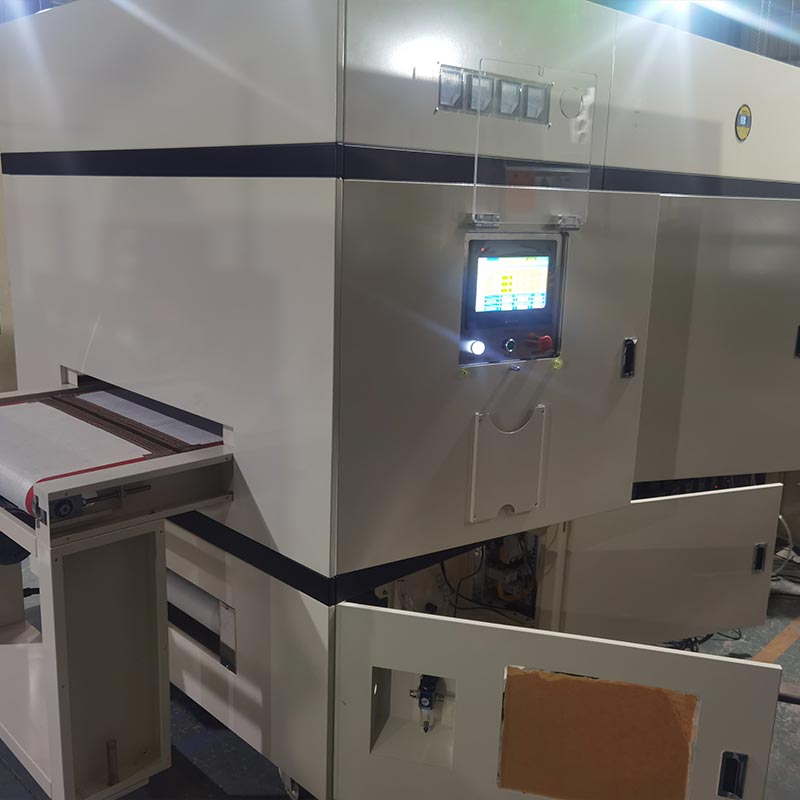

Ang control architecture ng Semiconductor Curing Furnace ay sinusuportahan ng Inovance H5U PLC at Weinview MT8102iE touch screen, na nagbibigay ng pang-industriyang 4.0 na mga interface para sa pagkolekta ng data ng MES at mga function ng awtomatikong pag-scan. Ang sistema ay binubuo ng mga Schneider AC contactor at Omron relay, na nakalagay sa isang dustproof na enclosure. Ang pagpili na ito ng mataas na kalidad ang mga bahagi, kasama ng Schininger inverter, ay tinitiyak na ang 700 mm na lapad na Teflon mesh belt ay nagpapanatili ng isang makinis at hindi nababagabag na bilis na 0.5 hanggang 3 metro kada minuto, pinoprotektahan ang iyong precision wafers at PCBA mula sa vibration o mekanikal pagkabigla.
