Multi-channel Tunnel Oven

Ang Multi-channel Tunnel Oven na ginawa ng China Dingfeng ay hinimok ng high-torque servo motor at reducer nito sistema. Hindi tulad ng mga tradisyunal na conveyor belt, ang aming system ay nagbibigay-daan sa tuluy-tuloy na paglipat sa pagitan ng tuloy-tuloy na mode at hakbang mode, na may adjustable na bilis mula 0.5 mm/s hanggang 60 mm/s. Ang ear chain conveyor architecture ay gumagamit ng isang double-layer, multi-channel na paraan ng transportasyon at nilagyan ng mga nakalaang gabay sa gilid upang matiyak na ang Ang mga tumpak na inductors at fixture ay maaaring gumalaw nang maayos nang walang paglihis o mekanikal na panginginig ng boses. Ang katumpakan ng logistik na ito ay mahalaga para sa mga automated na linya ng dispensing, tinitiyak na ang curing resin ay palaging perpektong nakasentro, nang walang overflow o structural deformation.

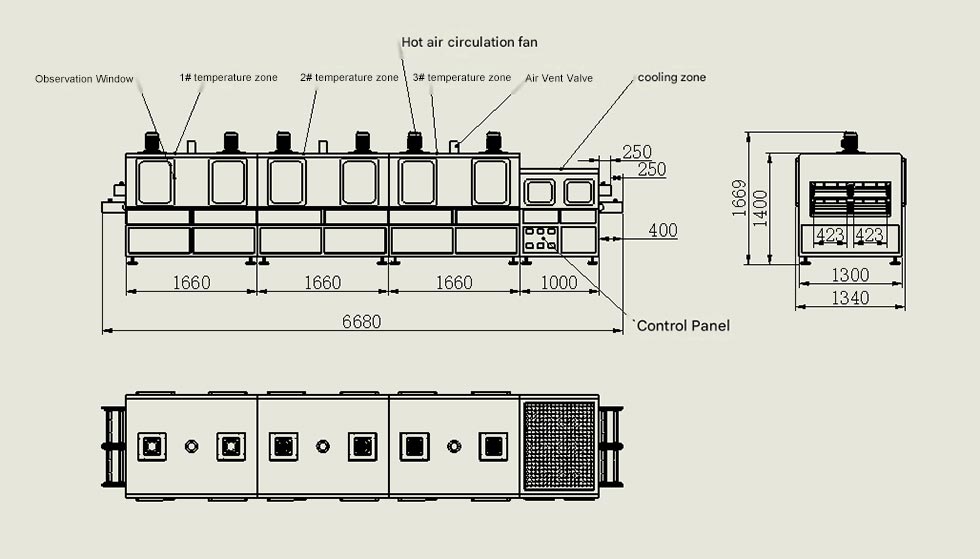

Laki at materyales ng kagamitan

Tinitiyak ni Dingfeng na ang bawat batch ng Multi-channel Tunnel Oven ay nakakatugon sa pinakamataas na propesyonal na pamantayan, upang matugunan ang mahigpit na mga kinakailangan sa pagsusuri ng kalidad ng industriya ng 3C. Ang control interface na ginamit ay HMI + PLC, at ito isinasama ang isang module ng temperatura at output ng SSR. Nag-install kami ng tatlong panlabas na thermal detection probes sa bawat lugar, na ang mga probe ay nakaposisyon nang eksakto 20-30 millimeters ang layo mula sa ibabaw ng produkto. Ang mga interface na ito ay nasa gitna nakatakda sa panel ng pagpapatakbo, na nagbibigay-daan sa iyong team ng kontrol sa kalidad na magsagawa ng real-time na heat mapping nang wala pagkagambala.

Proseso ng trabaho

Ang aming Multi-channel Tunnel Oven ay tinutulay ang agwat sa pagitan ng mabilis na pag-init at pagpapagaling ng malalim na layer. Sa pamamagitan ng pagsasama-sama ng Far-Infrared mga lamp na may mababang-ingay na centrifugal circulation system, tinitiyak namin na ang mga adhesive at coatings ay gumagaling mula sa "loob na labas." Pinipigilan nito ang pagbabalat at mga bitag sa ibabaw, na karaniwang sanhi ng mga pagkabigo sa micro-transformer encapsulation. Ang ang interior ay ginawa mula sa SUS201 mirror-finish stainless steel, at ang oven ay insulated ng 120K aluminum silicate lana, tinitiyak na ang panlabas na RAL 9016 na puti ay nananatiling cool sa pagpindot habang pinapanatili ang maximum na kahusayan sa enerhiya sa loob ng dalawang independiyenteng heating zone.

Pangunahing Teknikal na Parameter

Tungkol sa amin

Sa Dingfeng, hindi lamang kami nagbebenta ng mga standalone na High-Volume Curing Oven, ngunit nag-aalok din ng mga serbisyo sa pagpapasadya. Ang aming 11,000 square meter manufacturing plant, kasama ang aming R&D team, ay nakatuon sa pagsasama ng mga customized na linya ng produksyon. Kami magbigay ng customized na structural sketch para matiyak na ang multi-channel air intake ay perpektong tumutugma sa iyong upstream dispensing robot. Kung kailangan mo ng MES data handshake para sa real-time na pagsubaybay sa produksyon, o partikular na servo-stepping mga ritmo na tumutugma sa iyong mga cycle ng pagpili at placement, magsisilbi kaming kasosyo mo sa engineering sa buong buong proseso, mula sa paunang simulation hanggang sa huling on-site commissioning. Ang aming 12-buwang warranty ay isang pundasyon lamang ng isang pangmatagalang partnership na naglalayong i-maximize ang iyong automation uptime.

Q&A

Q1: Paano mapapataas ng mga panlabas na inspeksyon ang aking kalidad ng audit pass rate?

Sagot: Ang aming sentralisadong panlabas na interface ay nagbibigay-daan sa iyo na magpasok ng isang third-party na data logger upang i-verify kung ang hangin Ang temperaturang 20 milimetro sa itaas ng produkto ay pare-pareho sa display ng PLC.

Q2: Matatagpuan ba ng servo driver ang mabibigat na kabit sa stepping mode?

Sagot: Oo. Ang kumbinasyon ng mga high-torque servo motors at mga tumpak na reducer ay nagbibigay ng malaking panimulang torque. Ito tinitiyak na kahit na puno ng mga heavy metal fixtures, ang "start-stop" na aksyon ay walang jitter, sa gayon pagprotekta sa iyong mga wet dispensing point mula sa paglipat o pagbagsak sa yugto ng segment.

T3: Ano ang mga pakinabang ng paggamit ng dual-layer na disenyo para sa maliliit na elektronikong bahagi?

Sagot: Mabisa nitong doblehin ang kapasidad ng produksyon sa loob ng parehong 850 milimetro na lapad ng sahig. Para sa microinductors at 3C component, ang vertical expansion na ito ay ang pinaka-cost-effective na paraan para mapataas ang return on pamumuhunan nang hindi nangangailangan ng mas malaki at mas mahal na bakas ng malinis na silid.
