Roller Conveyor Tunnel Oven

Upang makamit ang pagkakapareho ng temperatura sa loob ng panloob na oven na may epektibong taas na 700 milimetro, isang kumplikadong daloy ng hangin kailangan ang disenyo. Maaari mong i-customize ang Roller Conveyor Tunnel Oven sa Dingfeng, na gumagamit ng high-flow horizontal cross-flow system. Ito ay hinimok ng 1500-watt independent motors na may 12-inch multi-blade impeller. Pinipilit ang mainit na hangin sa pamamagitan ng espesyal na idinisenyong hindi kinakalawang na asero na butas-butas na mga plato mula sa magkabilang panig, pagkatapos ay nagtatagpo sa ibabaw ng produkto, at bumabalik sa tuktok na exhaust port, tinitiyak na ang pagkakapareho ng temperatura sa loob ng buong 15.6-meter-long oven gumagana nang matatag sa loob ng saklaw na ±5-8°C.

Proseso ng pag-init

Gumagana ang Industrial Roller Conveyor Tunnel Oven sa pamamagitan ng mga function ng proteksyon sa kaligtasan tulad ng awtomatiko kontrol sa temperatura, tumpak na pag-stabilize ng temperatura, at awtomatikong pagsara kapag lumampas sa limitasyon ng temperatura. Ang loob ng oven ay pare-parehong itinayo gamit ang mga plate na hindi kinakalawang na asero na may salamin, at ang pagkakabukod ang layer ay puno ng 120K silicagel aluminum insulation rock wool upang makamit ang ninanais na epekto ng pagkakabukod ng init. Ang Ang panlabas na frame ay gawa sa mga profile ng bakal na hinangin, habang ang panlabas na panel ng oven ay nabuo sa pamamagitan ng laser pagputol at pagkatapos ay hydroforming sa cold-rolled steel plates. Ang hindi kinakalawang na asero heating tubes ay ginagamit para sa pagpainit, at sa kumbinasyon ng isang mababang-ingay na centrifugal exhaust fan, isang mahusay na sistema ng sirkulasyon ng mainit na hangin ay nabuo, na nagpapahintulot sa init na pantay na kumalat sa ibabaw ng mga produkto.

Ang aming sertipikasyon sa pagsasaayos

Ang Roller Conveyor Oven ng Dingfeng ay nilagyan ng advanced PLC at isang 10.2-inch touch screen interface, isang control. sistema na sumusunod sa mga pamantayan ng Industry 4.0. Ang mga operator ay madaling makita ang real-time na temperatura, motor dalas at kasalukuyang output. Pinakamahalaga, ang built-in na data recording function ay maaaring mag-imbak ng mga thermal curve para sa up hanggang 90 araw. Kung ikaw ay nag-optimize ng mga ikot ng produksyon o nagbibigay ng ebidensya sa proseso para sa mga pag-audit ng customer, ang Tinitiyak ng adjustable storage frequency na ang bawat batch ng iyong 2-meter-per-minute production line ay may propesyonal suporta sa data.

Pangunahing teknikal na mga parameter

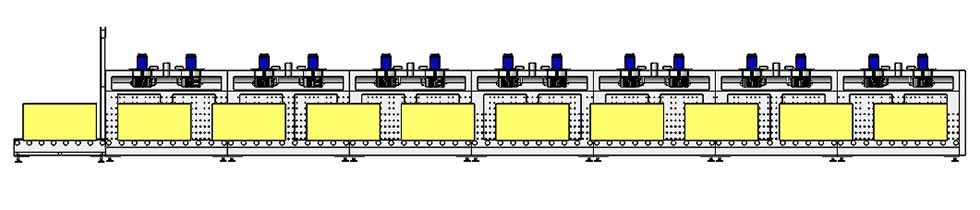

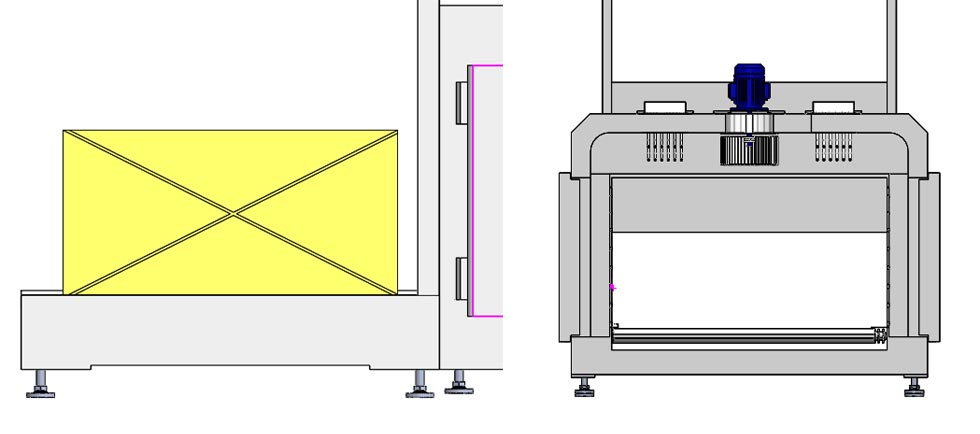

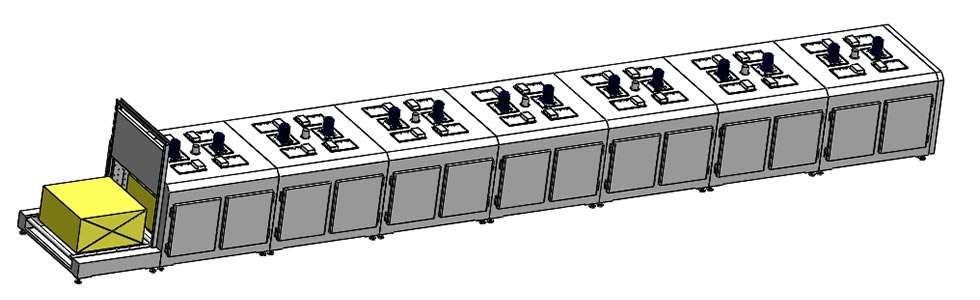

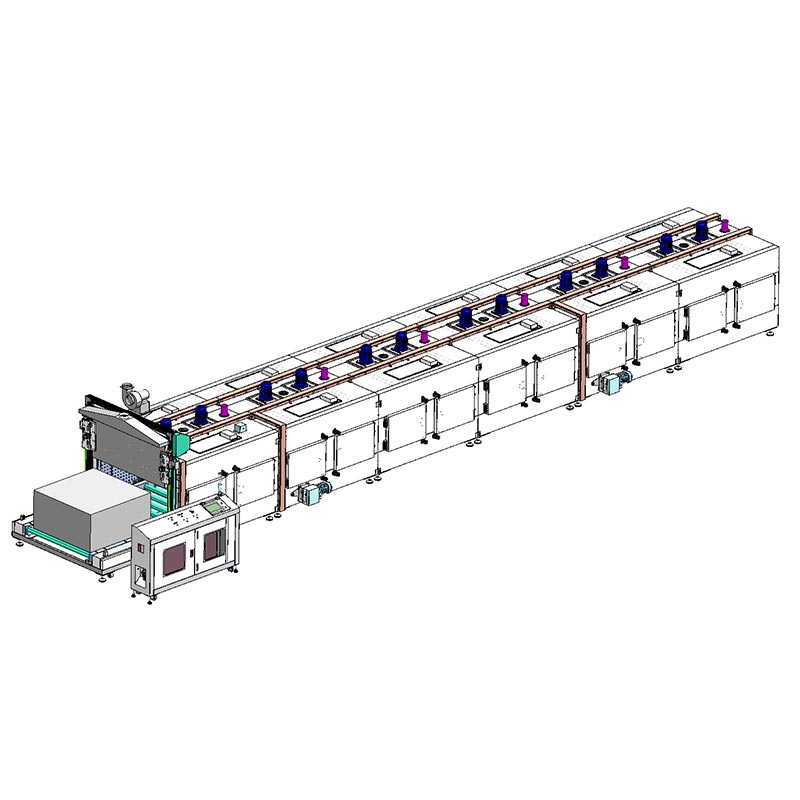

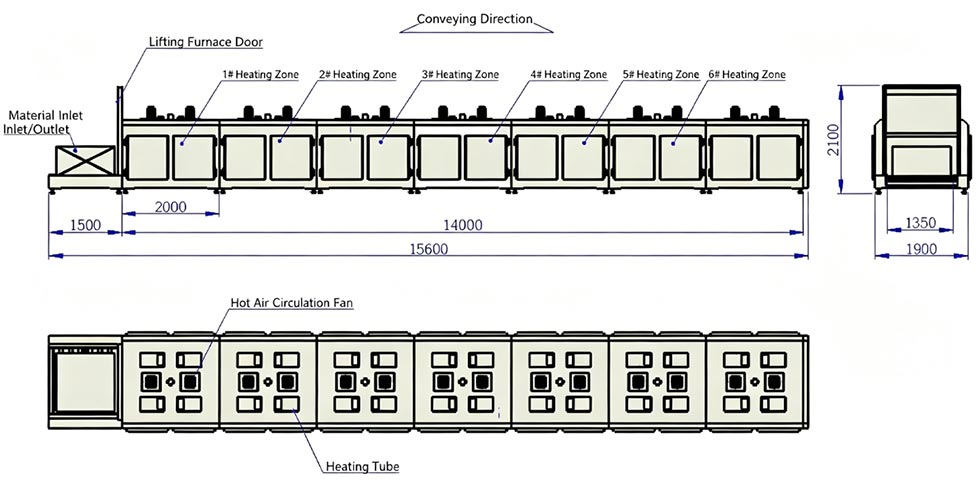

Pangkalahatang paglalarawan ng kagamitan sa tunnel furnace

Operational Workflow

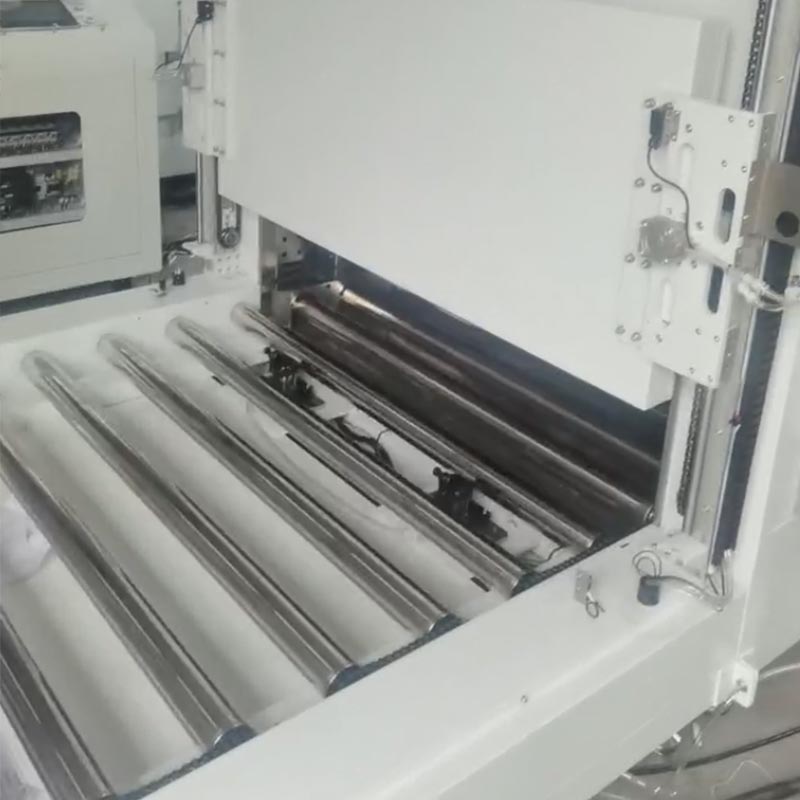

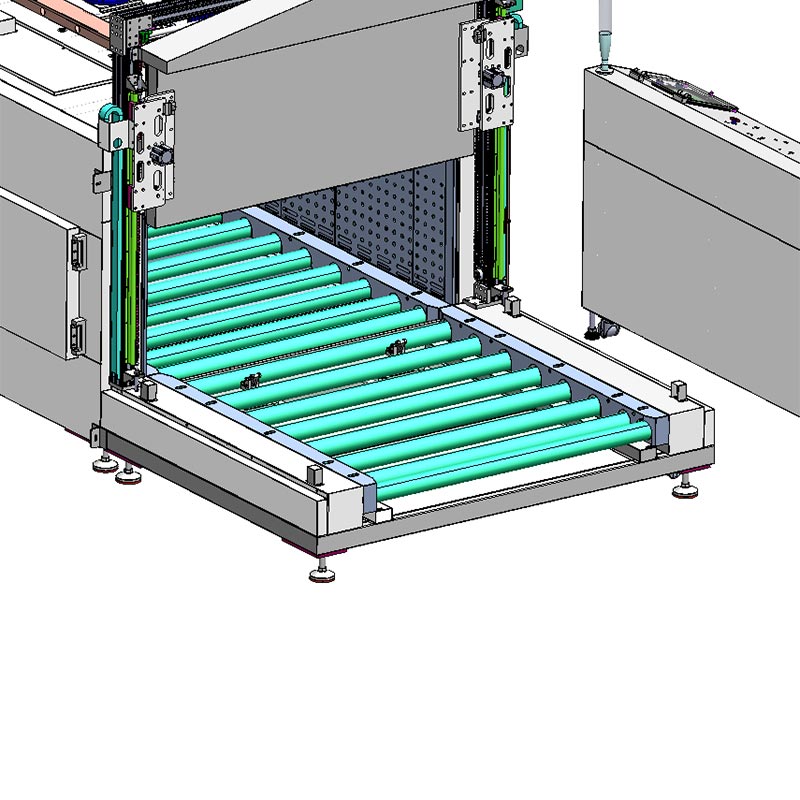

Ang Dingfeng Roller Belt Oven ay nilagyan ng advanced na semi-awtomatikong pneumatic positioning system. Ang operator mano-manong inihanay ang isang 1200x1200 mm na papag laban sa mga pneumatic stop sa infeed station upang simulan ang conveyor belt. Kasunod nito, ang mga pneumatic baffle ay sumasabay sa mga high-torque roller upang maihatid ang mga pallet sa isang hakbang-hakbang na paraan, pagsulong sa kanila sa 1550 mm na mga palugit; kasunod ng bawat paggalaw, ang mga stop ay awtomatikong nagre-reset upang matanggap ang susunod na yunit. Kapag naabot na ng oven ang buong panloob na kapasidad nito na siyam na pallets, isang awtomatikong elevator-gate ang nagse-seal sa kamara, at isang XINJE Pina-activate ng PLC ang high-power hot air circulation system. Inaalerto ng system ang operator sa pamamagitan ng pinagsamang audio-visual mga alarma. Ang proseso ng pagbabawas ay sumasalamin sa lohika ng paglo-load, na gumagamit ng high-precision na pneumatic stepping mechanism upang ligtas at maayos na ihatid ang mga papag sa lugar ng pagtatanghal.

Mga Madalas Itanong (FAQ) – Roller Conveyor Tunnel Oven

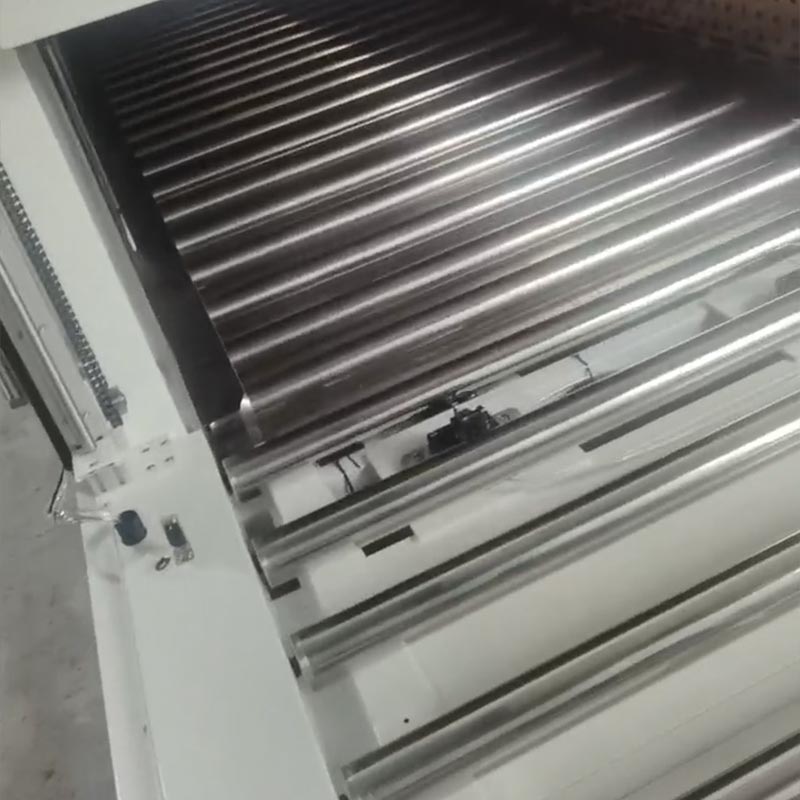

Q1: Paano natin matitiyak na ang ￠76 mm na roller ay hindi magde-deform sa temperatura na 200°C?

Sagot: Ang roller ay may pinahusay na tindig sa loob, at ang diameter ng roller ay 210 mm. Ang mga materyales na ito ay sumailalim heat stabilization treatment upang matiyak na kahit sa ilalim ng full-load na kondisyon ng isang 1200×1200 mm workpiece, ang ang roller ay maaaring mapanatili ang perpektong concentricity at makinis na pag-ikot, at hindi mababago o ma-stuck sa isang all-weather kapaligiran sa pag-init.

Q2: Maaari ba itong umangkop sa iba't ibang taas ng produkto?

Sagot: Oo. Ang epektibong panloob na taas ay 700 mm, na napaka-angkop para sa malalaking laki ng mga produkto ng hardware. Ang ang pagkakapareho ng ±5-8°C ay pinananatili.

Q3: Paano pinangangasiwaan ng exhaust system ang exhaust gas na ginawa ng pag-spray o dehydration?

Sagot: Nag-install kami ng 750-watt high-temperature forced exhaust fan sa intake, at nagtakda kami ng adjustable na bagong air vents sa bawat heating area. Tinitiyak nito ang mabilis na paglabas ng moisture at mga VOC, na pumipigil sa akumulasyon ng gas, at pagbibigay ng sariwa at oxidatively stable na kapaligiran para sa iyong coating.
