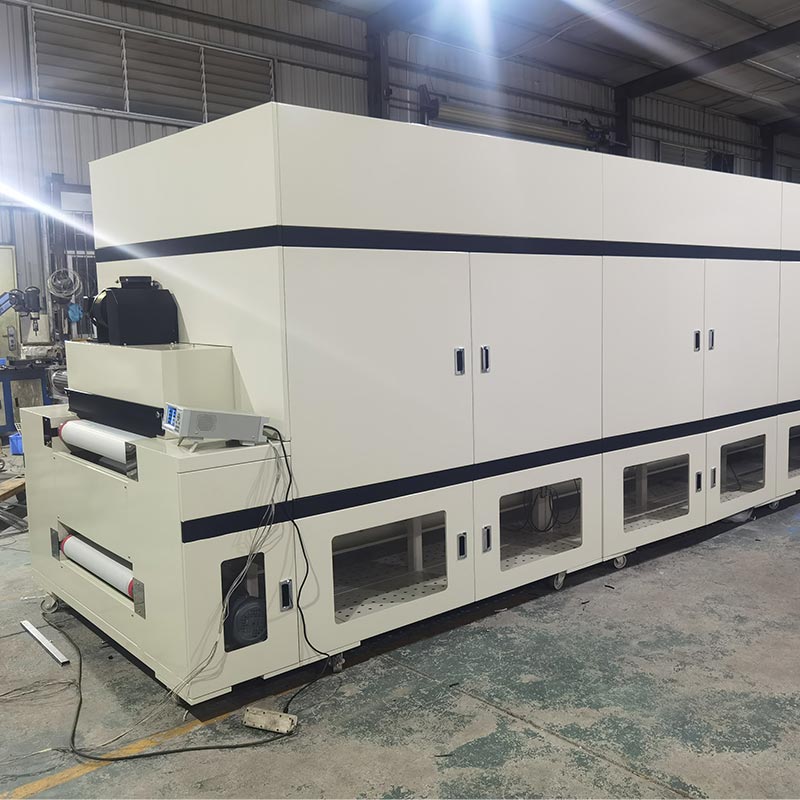

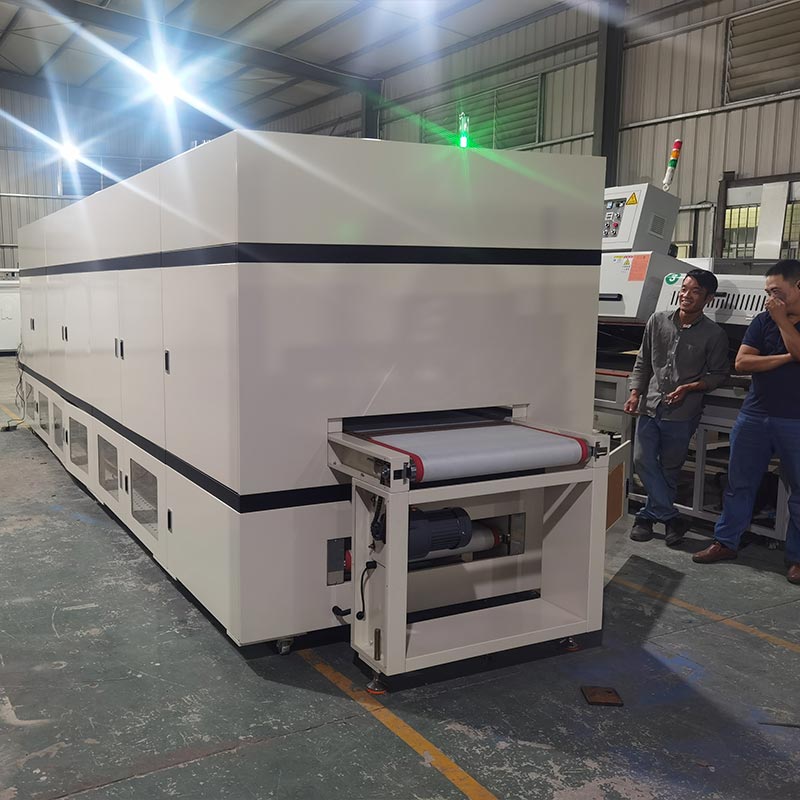

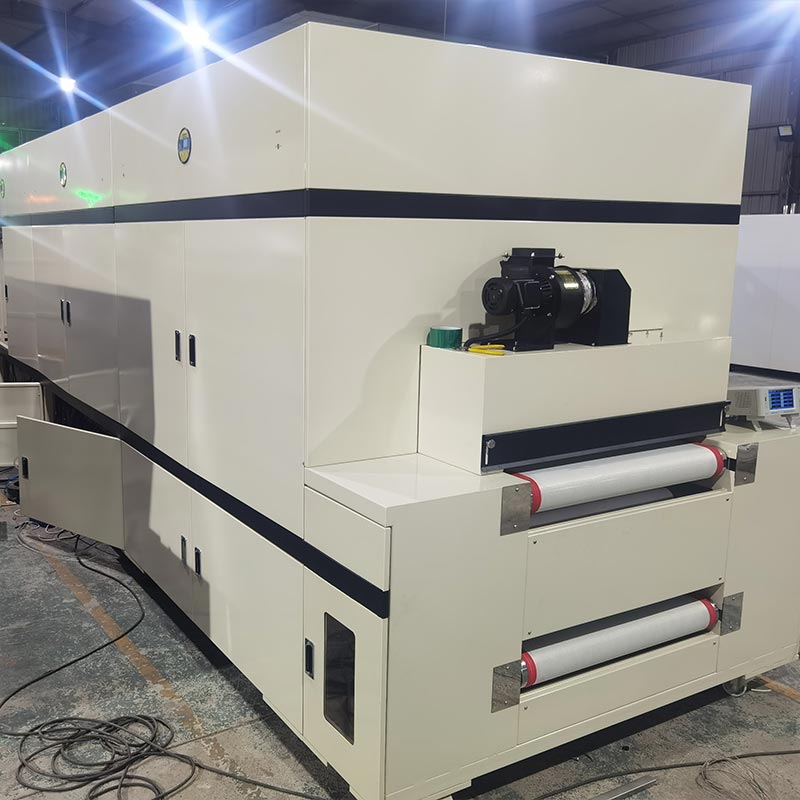

Circuit Board Tunnel Oven

Upang makamit ang pare-parehong pamamahagi ng init sa Circuit Board Tunnel Oven, ang pag-asa lamang sa pagpainit ay hindi sapat; kailangan din ng tumpak na kontrol sa fluid dynamics. Bilang isang malaking tagagawa, si Dingfeng ay nagdisenyo ng isang may presyon exhaust system na maaaring bumuo ng vertical at turbulent-free air curtain sa 700-millimeter conveyor belt na lapad. Hinihimok ng 2.2-kilowatt long-axis na motor at isang 12-pulgada na SUS304 impeller, maaari nitong pindutin ang purified hot air papunta sa maliliit na pores ng multi-layer circuit boards. Ito ay partikular na mahalaga para sa nababaluktot na naka-print na mga circuit, hangga't maaari patatagin ang magaan na substrate, na nagpapahintulot na ito ay madikit sa Teflon mesh belt, na iniiwasan ang oscillation at movement phenomena na karaniwang nakikita sa mga karaniwang convection oven.

Prinsipyo ng paggawa

Ang DFHK7008 na modelong Circuit Board Tunnel Oven ay gumagamit ng hindi kinakalawang na asero na mga tubo ng pagpainit para sa pagpainit. Ito ay pinagsama sa isang mababang-ingay na mainit air circulation fan at ang under-box return air ventilation technology. Ang mainit na hangin, matapos iproseso ng mataas na temperatura na mahusay na filter, ay pantay na pinindot sa ibabaw ng produkto. Maaari itong makamit ng awtomatiko temperatura control, pare-pareho ang temperatura, at awtomatikong paghinto sa sobrang temperatura, na nagtatampok ng kaligtasan, kaginhawahan, pangangalaga sa kapaligiran, at pagtitipid ng enerhiya. Ang loob ng oven ay ganap na gawa sa mirror-finish hindi kinakalawang na asero na mga plato. Ang insulation layer ay puno ng 120K silicic acid aluminum insulation cotton. Ang ang conveying ay gumagamit ng mataas na kalidad na Teflon na lumalaban sa mataas na temperatura na mesh belt, at nilagyan ng controller at frequency converter na kinokontrol ng low-voltage electrical control system.

Kalidad ng pagsasaayos

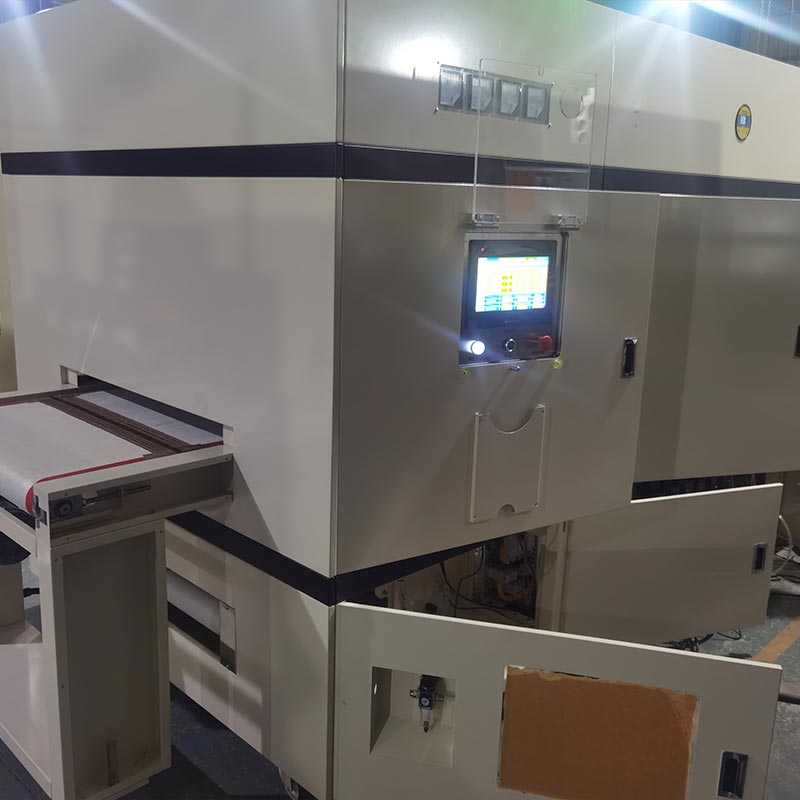

Ang electrical control system ng Circuit Board Tunnel Oven ay nilagyan ng mga bahagi mula sa mga nangungunang tatak kapwa sa bahay at sa ibang bansa, kabilang ang Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE touch screen, DTE-10T temperature control module, at K-type WRNT-01/02 probes para sa tumpak na pagsukat ng temperatura ng bahagi ng pagpapatupad ng pagpainit. Ang tatlong yugto nakokontrol na silicon module J3-SCR-75LA ay hinihimok para sa matatag na regulasyon ng kuryente. Sa mga tuntunin ng sistema ng paghahatid, dalawang Shilin frequency converter (220V 0.4KW at 380V 3.7KW) na may mga function ng komunikasyon at serye ng Schneider may mga bahagi, kabilang ang 3P+N-C 250A leakage circuit breaker para sa kabuuang proteksyon ng kuryente. Ang serye ng LC1N Ang mga AC contactor (1810, 1210, 4011) ng maraming mga pagtutukoy ay responsable para sa pagbubukas at pagsasara ng bawat isa. circuit, at pinagsama sa LRN12N thermal relay at MY4NJ intermediate relay upang matiyak ang napakataas na katatagan at kaligtasan ng pagpapatakbo ng kagamitan mula sa pinagmulan hanggang sa terminal.

Pangunahing modelo ng bahagi

FAQ

Q1: Paano pinipigilan ng oven na ito ang "Popcorn Effect" sa multilayer PCB baking?

A: Ang "Popcorn Effect" ay nangyayari kapag ang nakulong na kahalumigmigan ay masyadong mabilis na lumalawak. Gumagamit ang aming Circuit Board Tunnel Oven  mga linear heating ramp na kontrolado ng SCR. Sa pamamagitan ng tumpak na pagkontrol sa rate ng pagtaas ng temperatura, pinapayagan namin panloob na kahalumigmigan upang ligtas na kumalat sa pamamagitan ng mga pre-preg na layer bago maabot ang pinakamataas na temperatura ng sintering, tinitiyak na mananatiling buo ang mga interlaminar bond.

Q2: Ang daloy ng hangin ay sapat na malakas upang matuyo ang mataas na aspeto ng ratio sa pamamagitan ng mga butas?

A: Oo. Ang aming Down-draft Pressurized Plenum ay partikular na idinisenyo upang humimok ng mainit na hangin sa high-aspect-ratio vias. Ang tinitiyak ng vertical pressure na ang hangin ay tumagos sa mga butas sa halip na pag-skimming lamang sa ibabaw, which is mahalaga para sa kumpletong pag-aalis ng tubig bago ang mga yugto ng paghihinang o kalupkop.

T3: Maaari ba nating isama ang tunnel oven na ito sa isang ganap na automated na linya ng SMT?

A: Talagang. Ang Mitsubishi PLC at Frequency Conversion Motors ay idinisenyo na may mga nakareserbang linkage point para sa Pagkakakonekta sa Industriya 4.0. Ang bilis ng conveyor at data ng temperatura ay maaaring i-synchronize sa iyong upstream pick-and-place na mga robot o downstream na istasyon ng inspeksyon, na tinitiyak ang tuluy-tuloy, automated na daloy ng trabaho.
